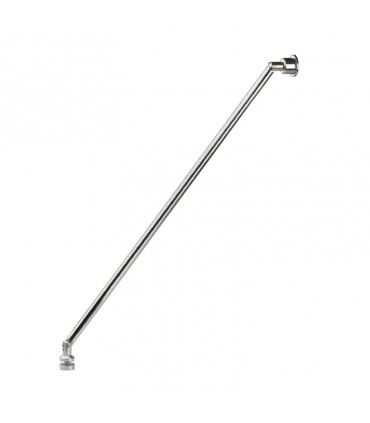

CN-10
CONJUNTO MARQUESINA

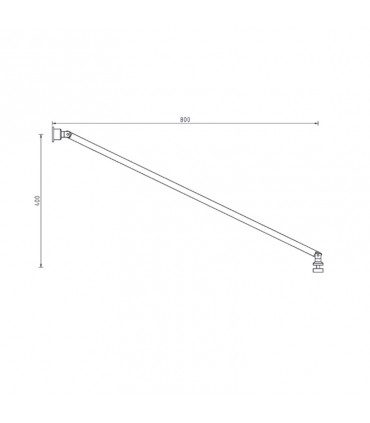

Taladro Agujero Ø12 mm en el vidrio. Tubo Ø 18 mm.
AISI+304.
| 3260 | inox brillo | CBM748 |
| 3261 | inox brillo | CBM750 |
| 3260 | inox Satinado | CBM749 |
| 3261 | inox Satinado | CBM751 |

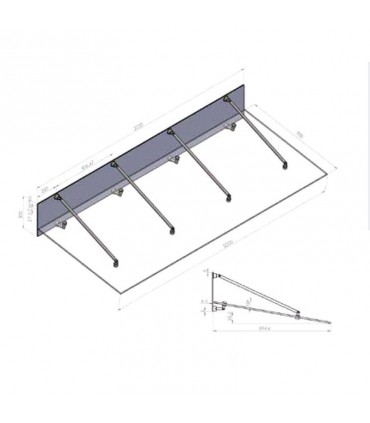

Ejemplo de aplicación
Datos de partida de la marquesina
- Tipo de vidrio: templado 10 mm.
- Dimensiones del vidrio: 3000x1200 mm.
- Carga de nieve máxima a considerar: 0,75 KN/m2.
Instalación a realizar
- 3 CN-01con 3 CN-10 de longitud 850 mm.
- Agujeros Ø 12 en el vidrio. Posición según croquis.
- Anclaje de todos los elementos de la pared mediante tornillos M8 y taco químico tipo HIT-HY150 o similar (no suministrado).
Ref.3260
L=680 (para vidrios hasta 900 mm de saliente).
Ref.3261
L=850 (para vidrios hasta 1200 mm de saliente).
